표준 공급 항목 | 선택 공급 항목 |
---|---|

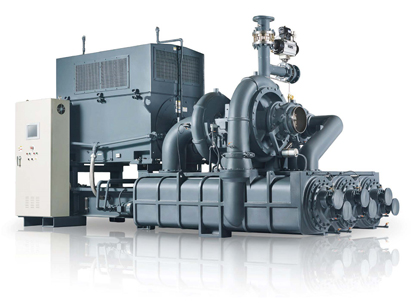

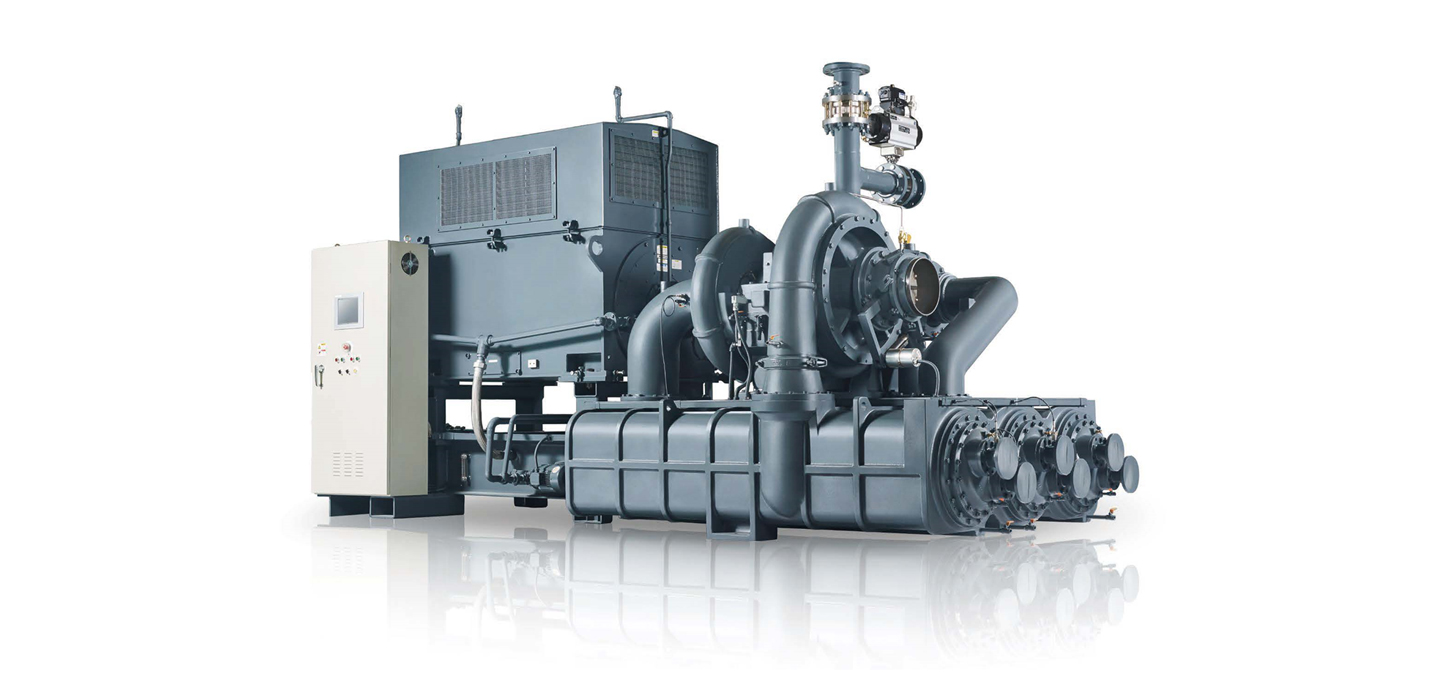

최첨단 유체 공학 설계가 적용된 고효율 CHORUS Series 터보 압축기 | 트윈 오일 필터 |
흡입 필터 | 기동반 |
인터쿨러, 오일쿨러, 애프터쿨러 | 흡입 필터 차압 모니터링 |
각 단 진동 감시 장치 | 그룹제어 |
고효율 모터 | HMI 모니터링 시스템 |
자동 응축수 배출기 | 스팀터빈 구동기 |
PLC 운전 제어반 * 9.7인치 터치 스크린 기본 포함 | Package System |
윤활 시스템 | Online & Mobile Monitoring |
흡입 조절 장치(I.G.V) | 원격제어 감시 |
블로우-오프 밸브(B.O.V) & Silencer | |
정압 제어 및 부하 / 무부하 제어(Modulating Control) |

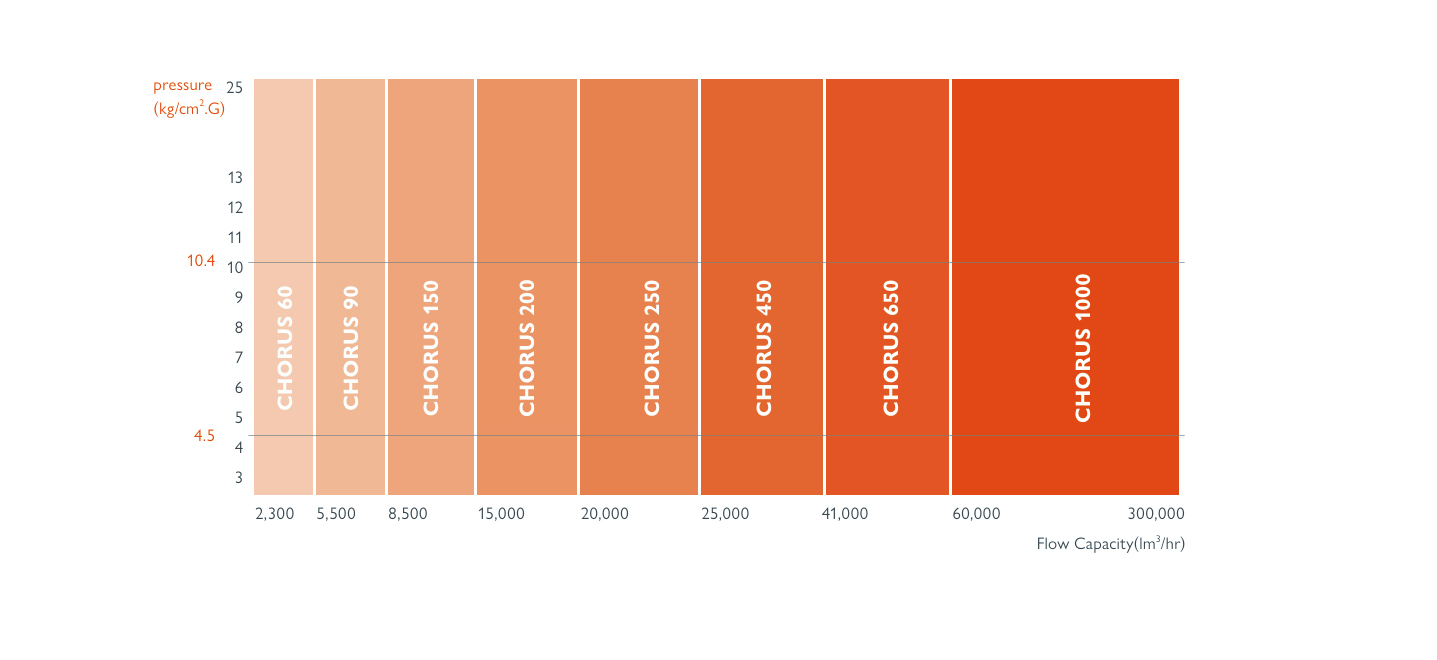

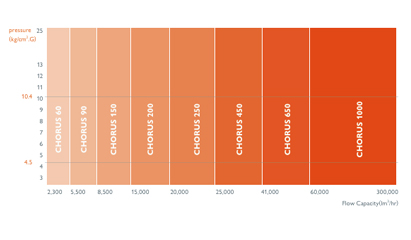

Description | CHORUS 60 | CHORUS 90 | CHORUS 150 | CHORUS 200 | CHORUS 250 | CHORUS 450 | CHORUS 650 | CHORUS 1000 | |
---|---|---|---|---|---|---|---|---|---|
Capacity(Im3/hr) | 2,300 ~ 5,500 | 5,500 ~ 8,500 | 8,500 ~ 15,000 | 15,000 ~ 20,000 | 20,000 ~ 25,000 | 25,000 ~ 41,000 | 41,000 ~ 60,000 | 50,000 ~ 300,000 | |
Discharge Pressure (kg/cm2.G) |
3 ~ 25 | 3 ~ 40 | 3 ~ 40 | ||||||
Motor(Kw) | 150 ~ 6,000 | TBD | TBD | ||||||
Dimension (mm) | W | 3,600 | 4,000 | 4,600 | 4,900 | 5,000 | 5,300 | 7,500 | TBD |
D | 1,900 | 2,100 | 2,100 | 2,150 | 2,200 | 3,000 | 3,500 | TBD | |
H | 2,000 | 2,200 | 2,500 | 2,550 | 2,600 | 3,200 | 4,000 | TBD | |
Weight(kg) | 7,200 | 8,000 | 10,000 | 19,000 | 22,000 | 24,000 | 29,000 | TBD |
